在工業機器視覺領域，圖像傳感器的性能直接影響到設備的工作效率和產品質量。全局快門和卷簾快門作為圖像傳感器中重要的技術選擇，常用于不同的工業場景。本文將結合工業機器視覺的應用，從原理、特點、影響和實際場景需求入手，通俗易懂地講解全局快門和卷簾快門的工作方式及其優缺點。

什么是全局快門？

全局快門就像一個“全場燈光閃爍”的場景，傳感器的所有像素點在同一時間開始曝光，也在同一時間結束曝光。換句話說，整個畫面在同一瞬間被捕捉下來。

舉個例子

想象你在流水線上檢測一個高速移動的螺絲帽，如果傳感器上的每個像素同時捕捉畫面，全局快門就可以確保螺絲帽的形狀在圖像中是完整且清晰的。即使螺絲帽移動得再快，它的圖像也不會發生傾斜、拉伸或變形。

全局快門的特點

優點：

精準還原高速運動物體：適用于檢測運動中的工件，如流水線上的瓶子、螺絲、汽車零件等。

畫面無畸變：不會出現“歪斜”或“拖影”的問題，非常適合高速動態場景。

缺點：

技術成本較高：全局快門傳感器結構復雜，成本較高。

曝光時間有限：全局快門在強光條件下可能需要額外的光學調整。

什么是卷簾快門？

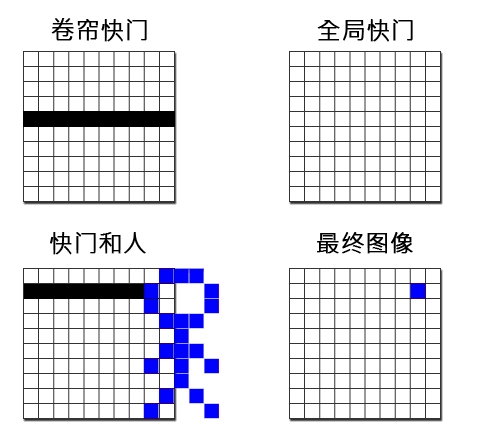

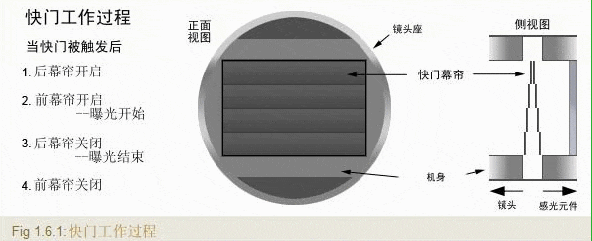

卷簾快門的工作方式就像一張卷簾門從上到下緩緩拉下。它不是一次性完成曝光，而是通過逐行掃描的方式捕捉畫面——先曝光第一行，然后是第二行，依次直到最后一行。

舉個例子

想象你用卷簾快門的相機檢測高速流水線上的螺絲帽，由于圖像不是一次性完成，等傳感器掃描完最后一行時，螺絲帽可能已經移動了。這會導致圖像中的螺絲帽出現“傾斜”或“拉長”的現象。

卷簾快門的特點

優點：

成本低、功耗低：更經濟高效，適合靜態檢測任務，如檢測不移動的零件。

幀率高：能夠拍攝更多圖像，適合部分要求快速連續拍攝但對象運動較慢的場景。

缺點：

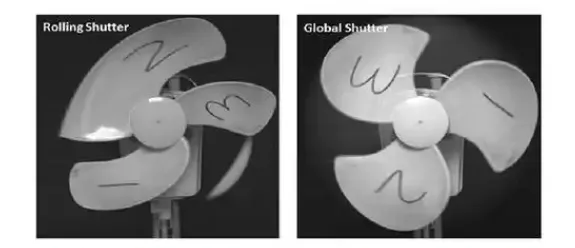

卷簾效應：高速運動物體容易產生“拖影”或“形變”。

不適合高速動態場景：無法真實還原運動物體的形狀。

工業場景中的應用

全局快門的應用

流水線上的動態檢測
在流水線上，高速移動的產品需要被準確識別和檢測。例如：

原因：全局快門的同步曝光可以確?？焖僖苿拥奈矬w在畫面中無畸變，適合這些高速動態場景。

檢測流水線上瓶蓋是否蓋緊。

檢測高速運轉的零件是否缺陷（如汽車發動機零件檢測）。

讀取移動物體上的二維碼或條形碼。

機器人視覺引導
工業機器人在抓取移動中的零件時，必須通過圖像傳感器準確識別物體的位置和形狀。如果用卷簾快門，物體可能會因?yàn)樾巫儗?dǎo)致識別錯誤，而全局快門可以提供精準的圖像。

高速場景監控
在物流分揀中心，包裹以極快的速度經過攝像頭，需要準確讀取運單信息，這時全局快門可以避免卷簾快門帶來的拖影和模糊。

卷簾快門的應用

靜態檢測
在一些物體靜止的場景下，卷簾快門是經濟高效的選擇。例如：

原因：靜態場景中，沒有物體運動導致的形變問題，卷簾快門的逐行掃描不會影響畫面質量。

檢測電子元器件的焊接點是否正確。

檢測工業產品表面的瑕疵。

一般工業相機任務
在對速度要求不高、成本控制嚴格的場景中，如食品包裝上的條形碼識別，卷簾快門可以滿足需求。

普通質量監測
用于一些對精準度要求較低的日常監測任務，如檢測零件的顏色或粗略的尺寸測量。

如何選擇快門類型？

在工業機器視覺中，選擇全局快門還是卷簾快門，取決于具體的應用場景和需求：

如何解決卷簾快門的“拖影”問題？

在某些必須使用卷簾快門的場景中，可以通過以下方法減輕拖影現象：

縮短曝光時間
提高相機的快門速度，減少逐行掃描造成的時間差。例如，增加光線亮度以支持更短的曝光時間。

優化光源條件
使用高頻閃光燈或增加環境光照，減少圖像中物體的移動模糊。

避開高速運動場景

盡量選擇靜止或緩慢運動的物體進行檢測，以降低卷簾效應對圖像質量的影響。

總結

全局快門與卷簾快門在工業機器視覺中各有優勢：

全局快門適合高速動態場景，能夠確保圖像精準無畸變，特別是在流水線檢測、機器人視覺和高速監控中表現突出。

卷簾快門則以其經濟高效、幀率高的特點，廣泛應用于靜態檢測和一般工業任務。

在實際應用中，企業需要根據自身需求和預算，綜合考慮圖像精度、對象速度和經濟性，選擇適合的快門類型，從而提升工業自動化檢測的效率和質量。
