在工業機器視覺系統中，鏡頭是捕捉圖像的關鍵組件。然而，鏡頭畸變是一個不可忽視的問題，它會直接影響到系統的準確性和效率。鏡頭畸變是鏡頭設計和光學特性引起的圖像形變，特別是在圖像的邊緣部分，可能導致物體的尺寸、位置或形態的判斷錯誤。因此，了解鏡頭畸變的類型、影響以及如何有效修正它，對于確保工業機器視覺系統的高效運行至關重要。

什么是鏡頭畸變？

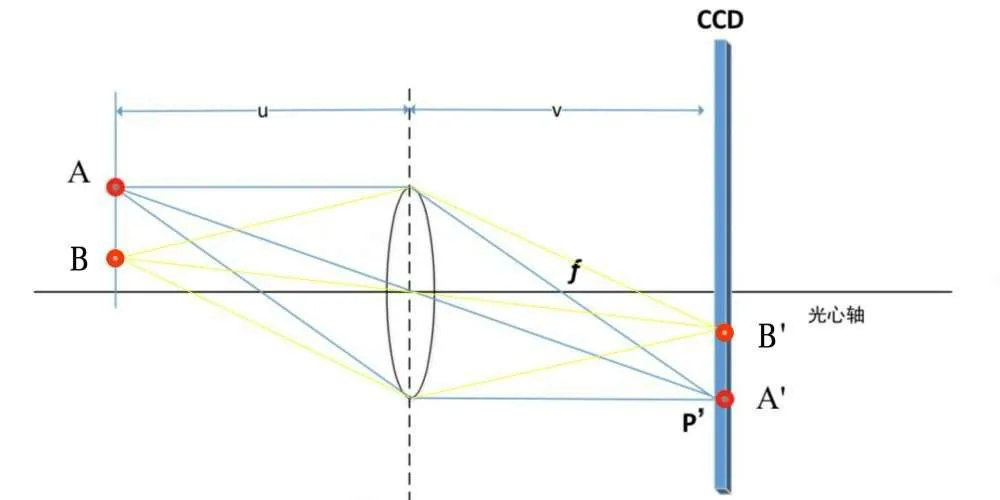

鏡頭畸變指的是通過鏡頭拍攝的圖像與實際物體形態之間的差異。由于鏡頭的光學特性，圖像可能在不同區域呈現不同的形變，這種形變常常集中在圖像的邊緣。鏡頭畸變通常會導致圖像的幾何失真，表現為物體邊緣變形、形狀彎曲或位置偏差。

在工業機器視覺中，鏡頭畸變可能影響到自動化檢測、機器人抓取、物體識別等關鍵任務，因此，對畸變的理解和修正變得尤為重要。

鏡頭畸變的類型

鏡頭畸變主要有兩種常見類型：枕形畸變和桶形畸變。

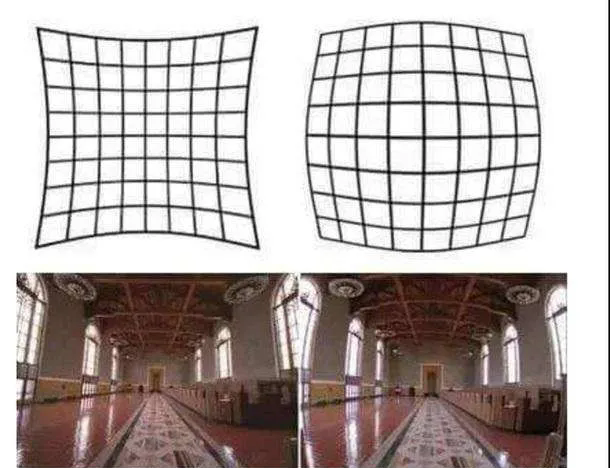

1. 枕形畸變（Pincushion Distortion）

表現：枕形畸變會導致圖像的四個角向圖像中心收縮，圖像的邊緣出現內凹現象，形似枕頭。

常見原因：通常發生在長焦鏡頭，尤其是在變焦鏡頭的長焦端。這種畸變主要源于鏡頭的光學設計和成像曲率的變化。

影響：枕形畸變會導致圖像的邊緣區域顯得比實際更小，從而影響對物體邊緣的精確檢測。

2. 桶形畸變（Barrel Distortion）

表現：桶形畸變表現為圖像的四個角向外膨脹，呈現桶形的失真效果，尤其在廣角鏡頭或變焦鏡頭的廣角端最為明顯。

常見原因：主要是鏡頭設計中的光學缺陷，導致圖像中心的成像較正常，但邊緣部分出現明顯彎曲。

影響：桶形畸變使得圖像的邊緣部分被拉伸，可能會影響物體位置和形狀的判斷，導致誤差。

鏡頭畸變?nèi)绾斡绊懝I(yè)機器視覺？

鏡頭畸變對工業機器視覺系統的影響主要體現在以下幾個方面：

物體尺寸不準確：鏡頭畸變會導致圖像中物體邊緣的形變，從而影響系統對物體真實尺寸的判斷，進而影響質量檢測和尺寸測量。

位置誤差：在精確定位和抓取任務中，畸變可能導致物體位置的錯誤判斷，從而影響機器人操作的精度。

形狀失真：畸變會使物體的幾何形狀變得不準確，這對基于形狀識別的自動化檢測任務尤為不利。

如何修正鏡頭畸變？

盡管鏡頭畸變不可避免，但可以通過一些方法進行修正，減少其對機器視覺系統的影響：

1. 選擇高質量的鏡頭

使用優質的鏡頭可以有效減輕畸變。現代工業鏡頭在設計時通常會考慮畸變的影響，尤其是在廣角和長焦鏡頭中，選擇經過優化設計的鏡頭可以減少畸變的產生。

2. 使用軟件校正

大多數工業機器視覺系統都配備了圖像處理軟件，可以通過算法對圖像進行畸變修正。這些軟件通過分析鏡頭的畸變特性，對圖像進行自動或手動的調整，恢復物體的真實形狀和位置。

3. 合理選擇鏡頭焦距和拍攝角度

避免使用極端的焦距，尤其是在拍攝時應盡量避免極端的廣角或長焦端。合理調整焦距和拍攝角度可以有效減少畸變的發生，尤其是在需要高精度檢測的應用中。
